Новое семейство outdoor кондиционеров серии HF – термоэлектрические сборки серии HF-CHD

14.01.2021

Развитие применений искусственного интеллекта и беспроводных технологий обуславливает рост количества терминалов самообслуживания, вендинговых аппаратов, киосков, платежных терминалов и т.п. Сегодня расположение такого оборудования на улице обычное дело повседневной жизни. Локализация электронных узлов и резервного питания внутри уличных шкафов требует от производителя их защиты не только от несанкционированного проникновения, но и защиты от негативного воздействия окружающей среды. Основные ТРИ ФАКТОРА вредного воздействия: ВЛАГА, ЖАРА и ХОЛОД могут быть устранены ОДНИМ УСТРОЙСТВОМ – термоэлектрический кондиционер (термоэлектрическая сборка на модулях Пельтье).

Другим важным применением высокоточных термостабилизаторов на элементах Пельтье является компактные медицинские шкафы с постоянными климатическими условиями и инкубаторы СО₂ для выращивания биологических культур в лабораторных условиях.

Правильный тепловой дизайн камеры очень важен для надежной и экономичной работы термоэлектрического охладителя-обогревателя-осушителя в качестве климатической системы термошкафа. Простым и дешевым способом увеличения общего теплового сопротивления камеры является увеличение толщины теплоизоляции.

Компания ООО НПО «Кристалл» разработала и запустила в производство новый тип термоэлектрических сборок для уличного применения «серия HF».

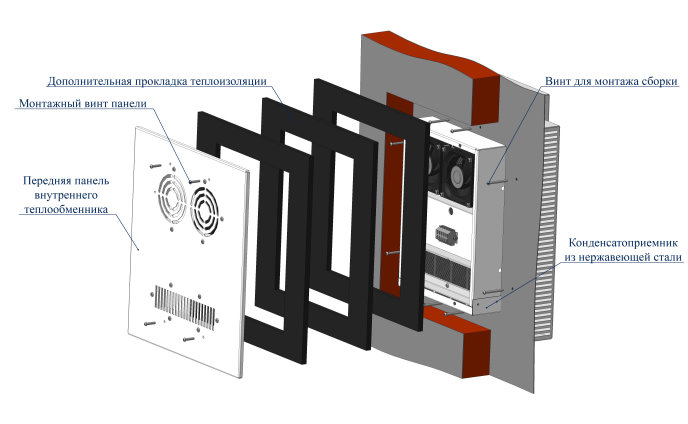

Новый дизайн термоэлектрических сборок, созданный «Отделом разработок приборов» ООО НПО Кристалл, дополняет преимущества сборок серии «HF» и позволяет осуществлять:

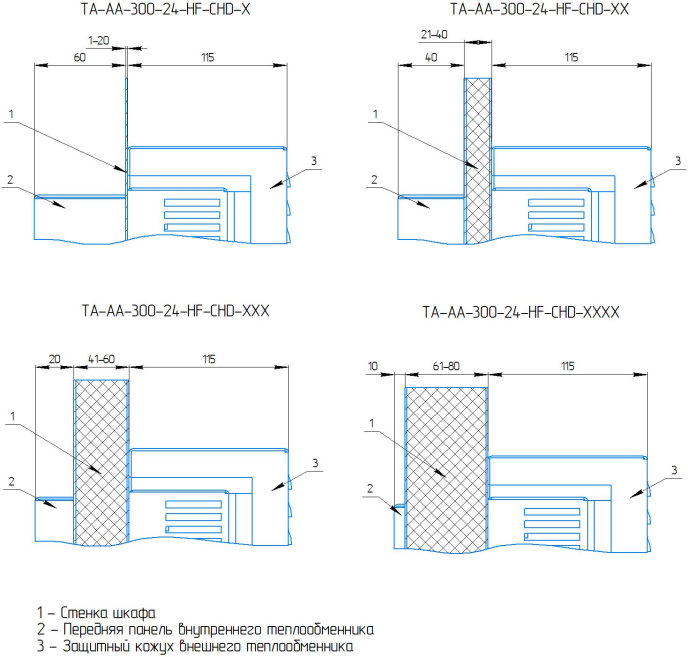

- монтаж термоэлектрической сборки в шкаф (контейнер) с толщиной стенки от 1 мм до 80 мм. При заказе необходимо выбрать один из четырех индексов Х, соответствующих следующим диапазонам толщины стенки в месте установки:

Х           - 1 мм ÷ 20 мм

ХХ        - 21 мм ÷ 40 мм

ХХХ      - 41 мм ÷ 60 мм

ХХХХ    - 61 мм ÷ 80 мм

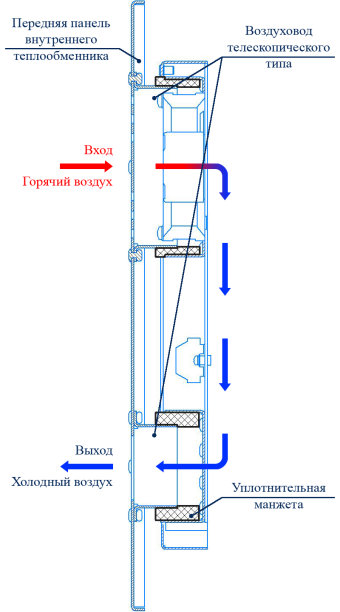

- воздуховоды телескопической конструкции обеспечивает плотное прилегание передней панели внутреннего теплообменника к внутренней стенке шкафа.

- удаление влаги, конденсирующейся на холодном теплообменнике без дополнительных доработок шкафа и без изготовления дополнительных отверстий в корпусе.

- монтаж по классической схеме, с наружной стороны.

- легкая замена наружных и внутренних вентиляторов.

Обозначение таких сборок серии HF имеет дополнительную аббревиатуру CHD и индекс толщины стенки. Пример: ТА-АА-300-24-HF-CHD-ХХ. Обратите внимание, что данная термоэлектрическая сборка имеет ориентацию в пространстве и предназначена для установки на вертикальную стенку. Дальнейшая модернизация сборок серии HF-CHD будет включать размещение под передней панелью внутреннего теплообменника температурный контроллера, либо термостаты, либо термостаты + гигростат.

Мы будем рады помочь Вам решить задачу надежного функционирования оборудования внутри OUTDOOR шкафов различного назначения, а также медицинского оборудования.

Смотри также Термоэлектрическая сборка для шкафов уличного применения

14 января 2021
Александр Корякин
